用例图
结构化分析步骤 #incremental #card
识别参与者
细化用例描述
合并需求获得用例和调整用例模型

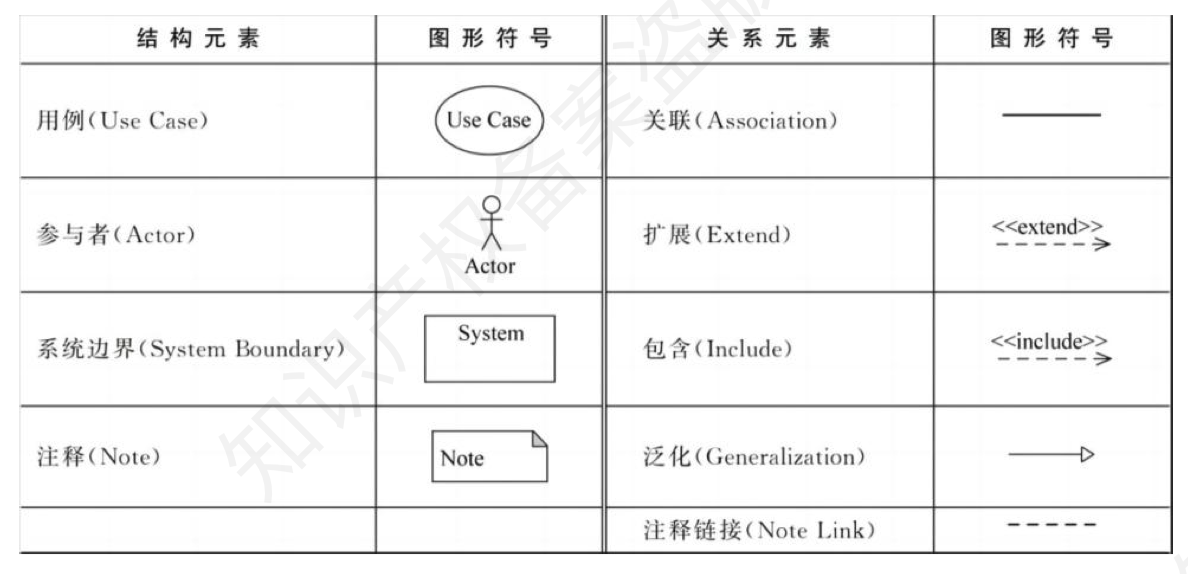

元素
occlusion:: eyIuLi9hc3NldHMvaW1hZ2VfMTc2MDA1ODM5ODMwMV8wLnBuZyI6eyJjb25maWciOnt9LCJlbGVtZW50cyI6W3sibGVmdCI6MTg3Ljc5NzYyNDk5MTc0MTc0LCJ0b3AiOjI4Ni42MDg0MjM1NTAxNDAwNiwid2lkdGgiOjMyNi41ODAzOTY3NTA2MDk4LCJoZWlnaHQiOjM5MC43Nzg2MDYxOTUzMTEyLCJhbmdsZSI6MCwiY0lkIjoxfSx7ImxlZnQiOjQ5MC42MDEzNTUyNTM2ODUxNCwidG9wIjoyODMuMzUzODg3NzU1NzczMzcsIndpZHRoIjoxOTIuMzQ1OTA0NjM4MjA5NzMsImhlaWdodCI6NDE0LjQxNzgyNDM3NTI5NzM2LCJhbmdsZSI6MCwiY0lkIjoyfSx7ImxlZnQiOjc2Ni4yOTQ5MTYyMDcwNTc3LCJ0b3AiOjMxOS4zNDY0NzMyNjczMzcyLCJ3aWR0aCI6MjgzLjc0MDEwMzI5MjU4MzUsImhlaWdodCI6NDQ4LjA2ODU1NzMzMTU2MDMsImFuZ2xlIjowLCJjSWQiOjN9LHsibGVmdCI6MTA1OC4xNDcyNzU5ODQyNzY4LCJ0b3AiOjMxNy44MzM4MjE4MTQ5NTgzNiwid2lkdGgiOjE5MS40MDU5OTMyMzM3NTU0OCwiaGVpZ2h0Ijo0MzkuNjczNzYyNTA4ODE2MjUsImFuZ2xlIjowLCJjSWQiOjR9XX19
识别参与者
occlusion:: eyIuLi9hc3NldHMvaW1hZ2VfMTc2MDE0MjM2Nzc0OF8wLnBuZyI6eyJjb25maWciOnsiaGlkZUFsbFRlc3RPbmUiOnRydWV9LCJlbGVtZW50cyI6W3sibGVmdCI6NjUxLjQzNzE5NDAwODI4NDUsInRvcCI6MTg5LjI1MDI4NjkwMjczOTgsIndpZHRoIjo3MjIuMjA2OTk4OTUyMDA2OSwiaGVpZ2h0IjoxMDMuMDI2NzA4MTY4MzY5NTEsImFuZ2xlIjowLCJjSWQiOjF9LHsibGVmdCI6NjU1LjYwMzI3ODg4NjY0NjQsInRvcCI6MzA0Ljg1ODU0ODk2ODMwNTYsIndpZHRoIjo3MjAuNTQxNTA2MTgxOTE5NCwiaGVpZ2h0IjoxMDEuNTA3MTYxMjU3MjE5MDgsImFuZ2xlIjowLCJjSWQiOjJ9LHsibGVmdCI6NjQ5LjYwMjgyOTk2Nzk1NDQsInRvcCI6NDIwLjk3MTI0ODU4MjIyMTg1LCJ3aWR0aCI6NzE1Ljg3NTcxMTU1MjcxMjEsImhlaWdodCI6OTguOTc4NzM5MjQ5MzY3OTUsImFuZ2xlIjowLCJjSWQiOjN9XX19
用例图之间的常见关系 #incremental #card
- [[包含关系]]（include） :<-> 表示某个用例在其执行过程中必须调用另一个用例，用于提取公共行为，提高复用性。
- [[扩展关系]]（extend） :<-> 表示某个用例在特定条件下可以扩展另一个基本用例，是可选或条件性执行的附加行为。
- **[[继承关系]]（generalization）**又称泛化关系， :<-> 表示一个用例是另一个用例的特化，它继承了被继承用例的行为，可添加新的行为。
用例模型中用于描述 参与者与用例 之间的关系，以及 用例之间的 相互关系。常见的三种关系为： - Include（包含） :<-> 表示某个用例总是包含另一个用例的行为，是强依赖。
- Extend（扩展） :<-> 表示某个用例在特定条件下可以扩展出另一个用例，是弱依赖。
- Generalization（泛化） :<-> 适用于参与者之间（如特殊用户是一般用户的子类）或用例之间的继承关系。
在用例图中，参与者之间的关系只有 泛化（继承） 一种。
