分析建模工具
类图 ↔ 描述类、接口、协作及它们之间的关系
对象图 ↔ 描述对象及对象之间的关系
包图 ↔ 描述包及包之间的相互依赖关系
组合结构图 ↔ 描述系统某一部分（组合结构）的内部结构
构件图 ↔ 描述构件及其相互依赖关系
部署图 ↔ 展示构件在各节点上的部署
外廓图 ↔ 展示构造型、元类等扩展机制的结构
顺序图 ↔ 表示对象之间消息的交互，强调消息执行顺序的交互图
通信图/协作图 ↔ 展示对象之间消息的交互，强调对象协作的交互图。协作图是 UML1 的说法。
时间图/定时图 ↔ 展示对象之间消息的交互，强调真实时间信息的交互图
交互概览图 ↔ 展示交互图之间的执行顺序
活动图 ↔ 描述事物执行的控制流或数据流
状态机图 ↔ 描述对象所经历的状态转移
用例图 ↔ 描述一组用例、参与者及它们之间的相互关系

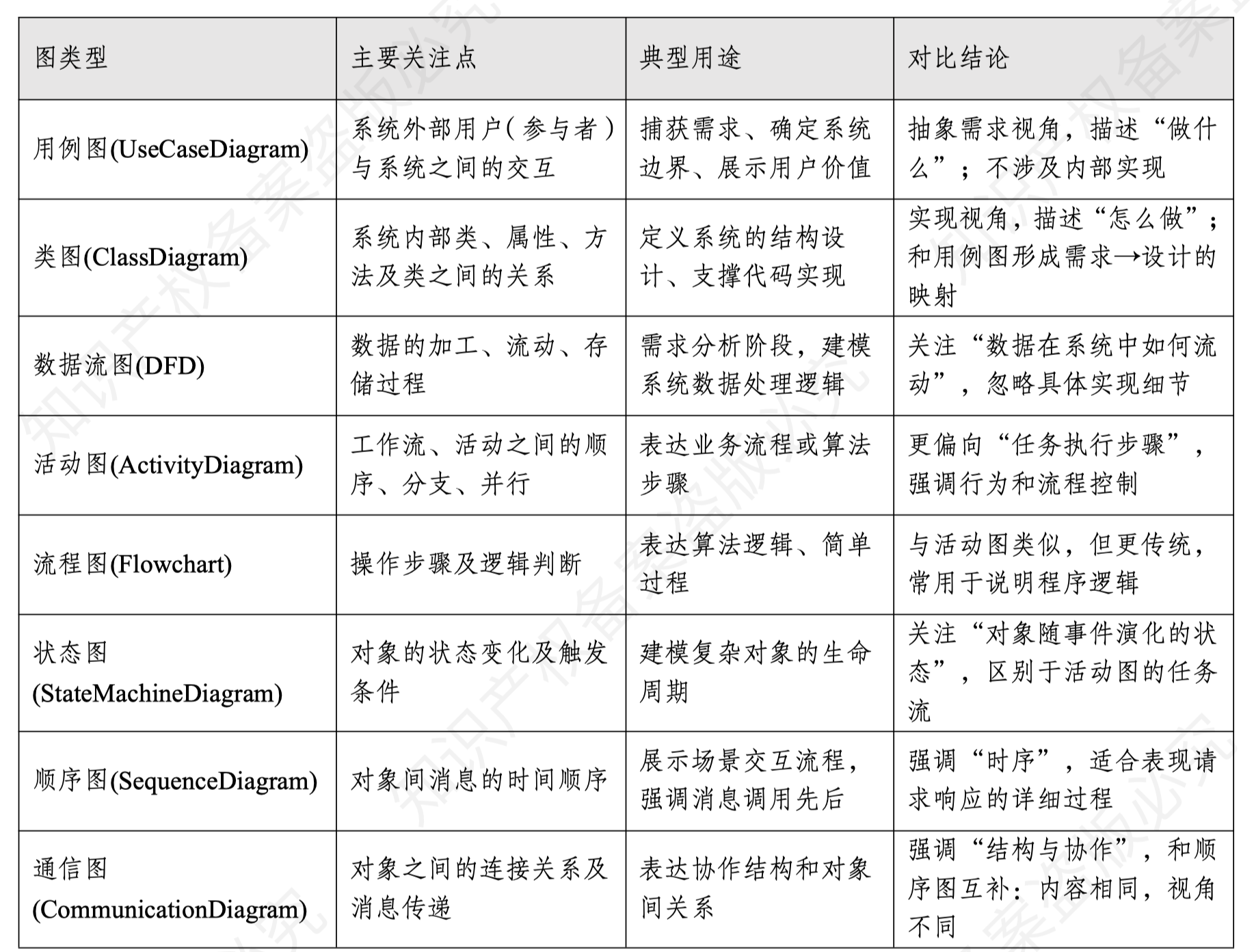

对比
